固定式喷头喷灌应用和特点


特点:
喷灌过程中,所有部件固定不动,水流以全圆或扇形同时向四周散开
水流分散,射程小(5~10米)喷灌强度大(15~20mm/h以上)
水滴细小,工作压力低
结构简单,工作可靠,寿命长

用途:
公园、苗圃、温室、自动行走大型喷灌机等

一般由喷嘴、折射锥和支架组成。水流由喷嘴垂直向上喷出,遇到折射锥即被击散成薄水层沿四周射出,在空气阻力作用下即可形成细小水滴散落在四周地面上。


固定式喷头喷灌应用和特点

缝隙式喷头

    在管端开出一定形状的缝隙,使水流能均匀地散成细小的水滴,缝隙与水平面成30°角,使水舌喷得较远。
    其工作可靠性比折射式要差,因为缝隙容易被污物堵塞,所以对水质要求较高,水在进入喷头前要经过认真的过滤。但是这种喷头结构简单,制作方便,一般用于扇形喷灌。

固定式喷头喷灌应用和特点

离心式喷头

    离心式喷头由喷管和喷嘴的蜗形外壳构成。工作时水流沿切线方向进入蜗壳,使水流绕垂直轴旋转,这样经过喷嘴射出的水膜,同时具有离心速度和圆周速度,所以水膜离开喷嘴后就像四周散开,在空气阻力作用下,水膜被粉碎成水滴散落在喷头的四周。



固定式喷头喷灌应用和特点


旋转式喷头

    旋转式喷头是目前使用的最普遍的一种喷头形式。一般由喷嘴、喷管、粉碎机构、扇形机构、弯头、空心轴和轴套等部分组成。
    其中,扇形机构和转动机构是旋转式喷头的最重要组成部分。因此常根据转动机构的特点对旋转式喷头分类,常用的形式有摇臂式 、叶轮式、齿轮式和反作用式等。
    由于水流集中,所以射程远(可达80m以上),是中射程和远射程喷头的基本形式。目前我国在农业上应用的喷头基本上都是这种形式。

固定式喷头喷灌应用和特点
摇臂式喷头

      原理:其喷头的转动机构是一个装有弹簧的摇臂,在摇臂的前端有一个挡水板和一个导流板。当开始喷灌时,水舌通过挡水板或直接冲到导流板上,并从侧面喷出。水流的冲击力使摇臂发生转动,并把摇臂弹簧扭紧,然后在弹簧弹力作用下摇臂又回位,使挡水板和导流板切入水舌。在摇臂惯性力和水舌对挡水板切向附加力的作用下,敲击喷体使喷管转动。
    摇臂的作用有两个:第一,接受喷嘴射流所施加的能量,驱击喷管,从而使喷头旋转;第二,挡水板周期性地切入射流并击碎水柱,使喷洒水量得到均匀分布。


固定式喷头喷灌应用和特点

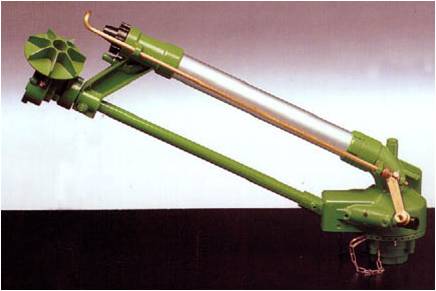

叶轮式喷头

叶轮式喷头是靠喷嘴射出的水舌冲击安装在喷嘴前的叶轮,驱动传动机构使喷头绕轴旋转的喷头。
  优点:不受震动的影响,可以直接装在拖拉机上做移动机组用,在坡地上也可以装在倾斜的竖管上,并可适当改善水量分布的均匀性。
  不足:喷头制作工艺要求高,推广受到限制。

固定式喷头喷灌应用和特点


齿轮式喷头
       齿轮式喷头是利用喷射水注冲击安装在茎杆上的水润滑齿轮驱动器,驱动喷嘴绕轴旋转进行喷洒的喷头。
    此类广泛应用于草坪灌溉。

固定式喷头喷灌应用和特点

反作用式喷头
       反作用式喷头是利用水舌离开喷嘴时对喷头的反作用力直接推动喷管旋转的喷头。这类喷头结构一般比较简单,但其共同缺点是工作不可靠,所以推广受到很大限制。

固定式喷头喷灌应用和特点




孔管式喷头

孔管式以小管作为灌水器,水底的破碎主要是通过空气阻力、阻力和喷孔出的水压作用,结构简单、成本低。
喷洒面积小、喷灌强度大、可达50mm/h。
水底直径小,对作物叶面打击小,可实现局部灌溉。
喷水带(微喷带)是孔管式喷头的一种。
可分为单孔管、双空管、多孔管。
固定式喷头喷灌应用和特点



用于园林喷灌的孔管式喷头多为小型移动式的,这是一种单列孔管,但是它将孔管做成弧形以扩大沿管轴线的喷洒范围,并有水轮驱动,使孔管绕轴线摆动,可直接利用自来水压力喷灌。

优点:结构简单,成本较小,安装方便,技术要求相对其他喷头要低,同时喷头压力较低,容易实现和应用。水舌细小受风影响大,由于工作压力低,支管上实际压力受地形起伏的影响较大,通常只能应用于比较平坦的土地,此外,孔口太小,堵塞问题也非常严重,因此使用范围受到很大的限制。
